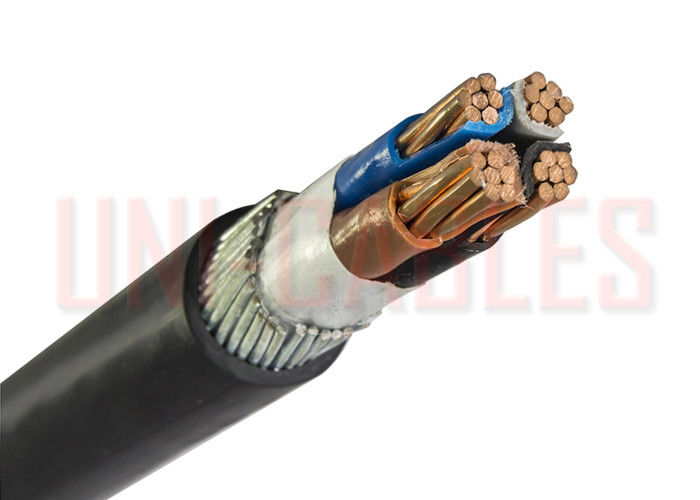

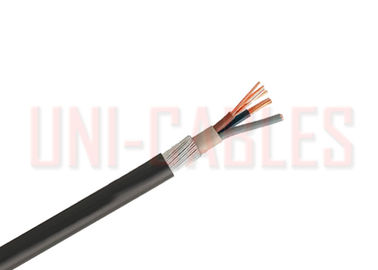

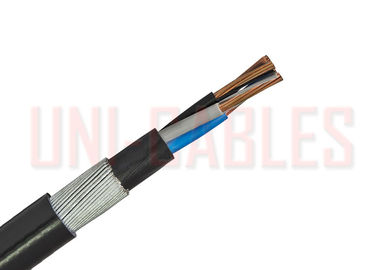

Кабель ПВК СВА Мулти ядра бронированный электрический
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Оценка напряжения тока (Уо/У): | 600/1000V | Номинальность температуры: | Фиксированный: -25°К к +90°К |
|---|---|---|---|
| Минимальный радиус загиба: | 25мм2 и выше - фиксированный: диаметр 8 кс общий | Цвет оболочки: | Черный |
| проводник: | Проводник класса 2, который сели на мель медный | Проводник класса 2, который сели на мель медный: | XLPE |
| Постельные принадлежности: | PVC (поливиниловый хлорид) | панцырь: | СВА (панцырь стального провода) |
| Оболочка: | PVC (поливиниловый хлорид) |
Кабель ПВК 0.6/1кВ СВА ядра электрического кабеля БС 5467 стандартный бронированный Мулти
ПРИМЕНЕНИЕ
кабель ПВК Мульти-ядра с панцырем (SWA) стального провода. Сила и вспомогательные кабели системы управления для пользы в применениях сетей силы, подземных, на открытом воздухе и крытого и для пользы в дактировке кабеля.
СТАНДАРТЫ КАБЕЛЯ
БС 5467, БС ЭН/ИЭК 60502-1, БС ЭН/ИЭК 60332-1-2
РАЗМЕРЫ
БС5467 СЛПЭ/ПВК/СВА/ПВК (медь)
| Кабели УНИ НОМЕР ДЕТАЛИ. |
НЕТ ЯДРОВ | НОМИНАЛЬНАЯ ПЕРЕКРЕСТНАЯ СЕКЦИОННАЯ ОБЛАСТЬ | НОМИНАЛЬНАЯ ТОЛЩИНА ИЗОЛЯЦИИ | НОМИНАЛЬНЫЙ ДИАМЕТР мм |
НОМИНАЛЬНЫЙ ВЕС | ЖЕЛЕЗА БВ/КВ | |
| мм ² | мм | Под Панцырь |
Общий | кг/км | |||
| УНИСВА2015 | 2 | 1,5 | 0,6 | 7,3 | 12,1 | 302 | 20 |
| УНИСВА2025 | 2 | 2,5 | 0,7 | 8,5 | 13,6 | 346 | 20 |
| УНИСВА2040 | 2 | 4 | 0,7 | 9,4 | 14,7 | 410 | 20С |
| УНИСВА2060 | 2 | 6 | 0,7 | 10,5 | 15,9 | 499 | 20 |
| УНИСВА210 | 2 | 10 | 0,7 | 12,3 | 18 | 648 | 20 |
| УНИСВА216 | 2 | 16 | 0,7 | 14,3 | 20,4 | 978 | 20 |
| УНИСВА225 | 2 | 25 | 0,9 | 14,7 | 20,4 | 1290 | 25 |
| УНИСВА235 | 2 | 35 | 0,9 | 16,8 | 23,3 | 1500 | 25 |
| УНИСВА250 | 2 | 50 | 1 | 19 | 25,8 | 1890 | 25 |
| УНИСВА270 | 2 | 70 | 1,1 | 22 | 29 | 2450 | 32 |
| УНИСВА295 | 2 | 95 | 1,1 | 25,1 | 33,1 | 3300 | 32 |
| УНИСВА2120 | 2 | 120 | 1,2 | 27,9 | 36,1 | 4020 | 40 |
| УНИСВА2150 | 2 | 150 | 1,4 | 30,9 | 39,3 | 4750 | 40 |
| УНИСВА3015 | 3 | 1,5 | 0,6 | 7,8 | 12,6 | 330 | 20 |
| УНИСВА3025 | 3 | 2,5 | 0,7 | 9,2 | 14,1 | 390 | 20С |
| УНИСВА3040 | 3 | 4 | 0,7 | 10 | 15,3 | 464 | 20С |
| УНИСВА3060 | 3 | 6 | 0,7 | 11,2 | 16,6 | 568 | 20 |
| УНИСВА310 | 3 | 10 | 0,7 | 13,1 | 19,5 | 866 | 20 |
| УНИСВА316 | 3 | 16 | 0,7 | 15,3 | 21,6 | 1152 | 25 |
| УНИСВА325 | 3 | 25 | 0,9 | 18,9 | 23,6 | 1800 | 25 |
| УНИСВА335 | 3 | 35 | 0,9 | 21,3 | 25,7 | 2230 | 32 |
| УНИСВА350 | 3 | 50 | 1 | 21,7 | 28,5 | 2490 | 32 |
| УНИСВА370 | 3 | 70 | 1,1 | 25,2 | 32,2 | 3290 | 32 |
| УНИСВА395 | 3 | 95 | 1,1 | 28,8 | 37 | 4440 | 40 |
| УНИСВА3120 | 3 | 120 | 1,2 | 32 | 40,4 | 5470 | 40 |
| УНИСВА3150 | 3 | 150 | 1,4 | 35,9 | 45,5 | 6930 | 50С |
| УНИСВА3185 | 3 | 185 | 1,6 | 40 | 49,8 | 8350 | 63С |
| УНИСВА3240 | 3 | 240 | 1,7 | 44,9 | 55,1 | 10400 | 63С |
| УНИСВА3300 | 3 | 300 | 1,8 | 49,8 | 60,2 | 12600 | 63С |
| УНИСВА3400 | 3 | 400 | 2 | 55,8 | 66,6 | 14600 | 75С |
| УНИСВА4015 | 4 | 1,5 | 0,6 | 8,5 | 13,3 | 365 | 20С |
| УНИСВА4025 | 4 | 2,5 | 0,7 | 9,9 | 15 | 438 | 20 |
| УНИСВА4040 | 4 | 4 | 0,7 | 11 | 16,4 | 532 | 20 |
| УНИСВА4060 | 4 | 6 | 0,7 | 12,3 | 18,7 | 764 | 20 |
| УНИСВА410 | 4 | 10 | 0,7 | 14,5 | 21,1 | 1013 | 25 |
| УНИСВА416 | 4 | 16 | 0,7 | 17 | 23,4 | 1360 | 25 |
| УНИСВА425 | 4 | 25 | 0,9 | 21 | 26,1 | 2160 | 32 |
| УНИСВА435 | 4 | 35 | 0,9 | 23,6 | 28,6 | 2690 | 32 |
| УНИСВА450 | 4 | 50 | 1 | 25 | 32 | 3130 | 32 |
| УНИСВА470 | 4 | 70 | 1,1 | 29,5 | 37,7 | 4500 | 40 |
| УНИСВА495 | 4 | 95 | 1,1 | 33,3 | 41,7 | 5600 | 50С |
| УНИСВА4120 | 4 | 120 | 1,2 | 37,5 | 47,1 | 7400 | 50 |
| УНИСВА4150 | 4 | 150 | 1,4 | 41,6 | 51,4 | 8780 | 50 |
| УНИСВА4185 | 4 | 185 | 1,6 | 46,4 | 56,6 | 10630 | 63С |
| УНИСВА4240 | 4 | 240 | 1,7 | 52,6 | 63 | 13390 | 63 |
| УНИСВА4300 | 4 | 300 | 1,8 | 58 | 68,8 | 16290 | 75С |
| УНИСВА4400 | 4 | 400 | 2 | 65,4 | 78,1 | 19800 | 90 |
| УНИСВА5015 | 5 | 1,5 | 0,6 | 9,7 | 14,3 | 410 | 20С |
| УНИСВА5025 | 5 | 2,5 | 0,7 | 11,7 | 16,1 | 470 | 20 |
| УНИСВА5040 | 5 | 4 | 0,7 | 13 | 17,8 | 710 | 20 |
| УНИСВА5060 | 5 | 6 | 0,7 | 14,5 | 20 | 876 | 25 |
| УНИСВА510 | 5 | 10 | 0,7 | 17,2 | 22,9 | 1165 | 25 |
| УНИСВА516 | 5 | 16 | 0,7 | 20 | 26,6 | 1742 | 32 |
| УНИСВА525 | 5 | 25 | 0,9 | 24,7 | 31,5 | 2323 | 32 |
| УНИСВА535 | 5 | 35 | 0,9 | 27,8 | 34,8 | 2932 | 40 |
| УНИСВА550 | 5 | 50 | 1 | 32,4 | 40,4 | 4192 | 50С |
| УНИСВА0715 | 7 | 1,5 | 0,6 | 10,2 | 15,2 | 470 | 20С |
| УНИСВА7025 | 7 | 2,5 | 0,7 | 12,3 | 17,1 | 600 | 20 |
| УНИСВА7040 | 7 | 4 | 0,7 | 13,6 | 19,1 | 881 | 20 |
| УНИСВА1215 | 12 | 1,5 | 0,6 | 13,7 | 19,4 | 780 | 20 |
| УНИСВА12025 | 12 | 2,5 | 0,7 | 16,3 | 22,4 | 1000 | 25 |
| УНИСВА1915 | 19 | 1,5 | 0,6 | 16,2 | 22,2 | 1000 | 25 |
| УНИСВА1925 | 19 | 2,5 | 0,7 | 19,9 | 26,6 | 1540 | 25 |
| УНИСВА2715 | 27 | 1,5 | 0,6 | 20 | 26,7 | 1500 | 32 |
| УНИСВА2725 | 27 | 2,5 | 0,7 | 24 | 30,7 | 1950 | 32 |
| УНИСВА3715 | 37 | 1,5 | 0,6 | 22,3 | 29 | 1800 | 32 |
| УНИСВА3725 | 37 | 2,5 | 0,7 | 26,9 | 33,8 | 2350 | 40 |
ПРОВОДНИКИ
Проводники класса 2, который сели на мель для одиночных кабелей ядра и Мульти-ядра
| НОМИНАЛЬНЫЙ КРЕСТ СЕКЦИОННАЯ ОБЛАСТЬ мм ² |
МИНИМУМ НЕТ ПРОВОДОВ В ПРОВОДНИКЕ | МАКСИМАЛЬНОЕ СОПРОТИВЛЕНИЕ ПРОВОДНИКА НА 20ºК | |||||
| Круговой | Компактированный циркуляр | Форменный | Обожженный медный проводник | ||||
| Ку | Ал | Ку | Ал | Ку | Ал | Простые провода охмс/км |
|
| 1,5 | 7 | - | 6 | - | - | - | 12,1 |
| 2,5 | 7 | - | 6 | - | - | - | 7,41 |
| 4 | 7 | - | 6 | - | - | - | 4,61 |
| 6 | 7 | - | 6 | - | - | - | 3,08 |
| 10 | 7 | 7 | 6 | 6 | - | - | 1,83 |
| 16 | 7 | 7 | 6 | 6 | - | - | 1,15 |
| 25 | 7 | 7 | 6 | 6 | 6 | 6 | 0,727 |
| 35 | 7 | 7 | 6 | 6 | 6 | 6 | 0,524 |
| 50 | 19 | 19 | 6 | 6 | 6 | 6 | 0,387 |
| 70 | 19 | 19 | 12 | 12 | 12 | 12 | 0,268 |
| 95 | 19 | 19 | 15 | 15 | 15 | 15 | 0,193 |
| 120 | 37 | 37 | 18 | 15 | 18 | 15 | 0,153 |
| 150 | 37 | 37 | 18 | 15 | 18 | 15 | 0,124 |
| 185 | 37 | 37 | 30 | 30 | 30 | 30 | 0,0991 |
| 240 | 37 | 37 | 34 | 30 | 34 | 30 | 0,0754 |
| 300 | 61 | 61 | 34 | 30 | 34 | 30 | 0,0601 |
| 400 | 61 | 61 | 53 | 53 | 53 | 53 | 0,047 |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЛПЭ/ПВК/СВА/ПВК
Настоящая пропускная способность
| НОМИНАЛЬНЫЙ КРЕСТ СЕКЦИОННАЯ ОБЛАСТЬ мм ² |
ЗАКРЕПЛЕННОЕ СРАЗУ Ампс |
В СВОБОДНОМ ВОЗДУХЕ ИЛИ НА ПЕФОРИРОВАННОМ КАБЕЛЕ ПОДНОС, ГОРИЗОНТАЛЬНЫЙ ИЛИ ВЕРТИКАЛЬНЫЙ Ампс |
НАПРАВЬТЕ В ЗЕМЛЮ ИЛИ В ДАКТИРОВКУ ВНУТРИ ЗЕМЛЯ, В ИЛИ ВОКРУГ ЗДАНИЯХ Ампс |
|||
| Ядр 2 Кабель Однофазный АК или ДК |
3 или Ядр 4 Кабель Трехфазный АК |
Кабель 2 ядров Однофазный АК или ДК |
3 или Кабель 4 ядров Трехфазный АК |
Кабель 2 ядров Однофазный АК или ДК |
3 или Кабель 4 ядров Трехфазный АК |
|
| 1,5 | 27 | 23 | 29 | 25 | 25 | 21 |
| 2,5 | 36 | 31 | 39 | 33 | 33 | 28 |
| 4 | 49 | 42 | 52 | 44 | 43 | 36 |
| 6 | 62 | 53 | 66 | 56 | 53 | 44 |
| 10 | 85 | 73 | 90 | 78 | 71 | 58 |
| 16 | 110 | 94 | 115 | 99 | 91 | 75 |
| 25 | 146 | 124 | 152 | 131 | 116 | 96 |
| 35 | 180 | 154 | 188 | 162 | 139 | 115 |
| 50 | 219 | 187 | 228 | 197 | 164 | 135 |
| 70 | 279 | 238 | 291 | 251 | 203 | 167 |
| 95 | 338 | 289 | 354 | 304 | 239 | 197 |
| 120 | 392 | 335 | 410 | 353 | 271 | 223 |
| 150 | 451 | 386 | 472 | 406 | 306 | 251 |
| 185 | 515 | 441 | 539 | 463 | 343 | 281 |
| 240 | 607 | 520 | 636 | 546 | 395 | 324 |
| 300 | 698 | 599 | 732 | 628 | 446 | 365 |
Температура окружающей среды воздуха: 30ºК
Земная температура окружающей среды: 20ºК
Рабочая температура проводника: 90ºК
